Goed gereedschap is het halve werk Bepaalde reparaties kunnen niet/niet goed worden uitgevoerd omdat de specifieke gereedschappen ontbreken.

Bijvoorbeeld de vervanging van het cameralensglaasje aan de achterzijde.

Het onderstaande filmpje op YouTube laat je dit proces zien bij een iPhone 7. Jerry maakt hier gebruik van siliconenlijm maar de glaasjes worden meestal met dubbelzijdige tape bevestigd.


https://www.youtube.com/watch?v=TeDktasaPxU

Voordeel:
- Geen specifiek gereedschap nodig en relatief eenvoudig uit te voeren.


Nadeel:
- Kans op beschadiging van de cameralens en de omliggende kast;

- Kans dat de glasrand niet 100% vlak is omdat er alleen controle van bovenaf mogelijk is;

- Kans op onvoldoende afsluiting bij gebruik van dubbelzijdige tape (vocht);

- Kans op verlies van het nieuw geplaatste glas i.v.m. het niet vlak zijn of doordat de dubbelzijdige tape loslaat in een warme en/of vochtige omgeving.


De voordelen wegen niet op tegen de nadelen, ik prefereer dan ook het onderstaande alternatief.

Het alternatief:
Gelijktijdige verwijdering van het glas én de bezel (=zettingsrand) en deze in één handeling vervangen.

Voordeel:
- Geen kans op beschadiging van de lens;

- Geen zorgen over het niet vlak zijn van de glasrand;

- Geen zorgen aangaande een goede afsluiting bij vocht;

- Perfecte aansluiting en solide bevestiging met 2 componenten lijm rondom;

- Geen kans op verlies.


Nadeel:
- Model specifiek gereedschap noodzakelijk;

- Langere reparatietijd door verwijdering/terugplaatsing van het scherm, camera en de benodigde droogtijd.


Benodigd gereedschap:
- Model specifieke mal;

- Model specifieke dremel ter grote van de bezel.



Omdat dergelijke specifieke gereedschappen niet te koop zijn, ontwerp ik deze zelf om ze vervolgens op een 3D-printer te printen.

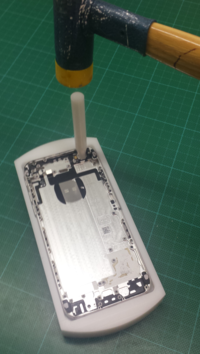

Onderstaande foto's tonen de specifiek ontworpen mal + dremel voor de iPhone 7PLUS.

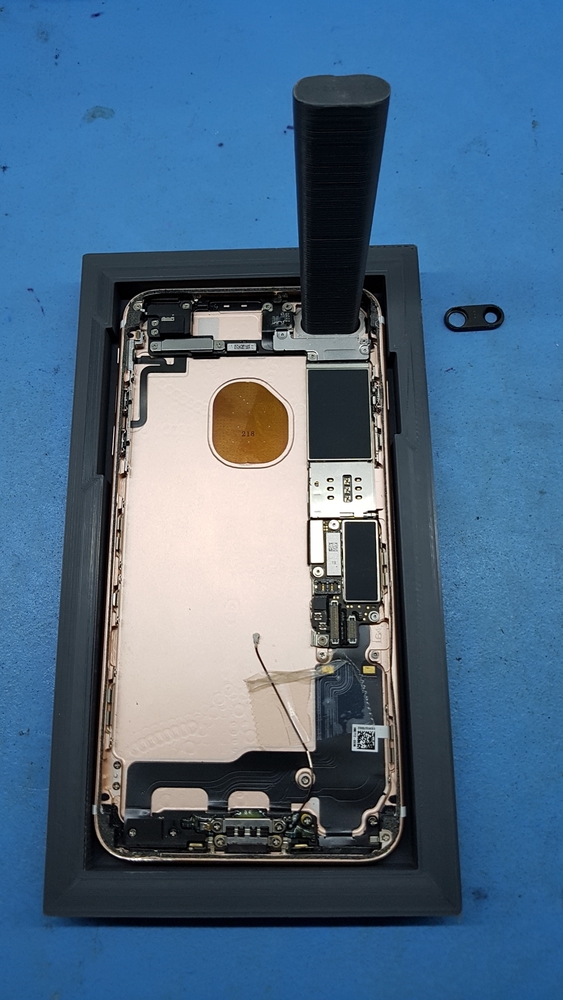

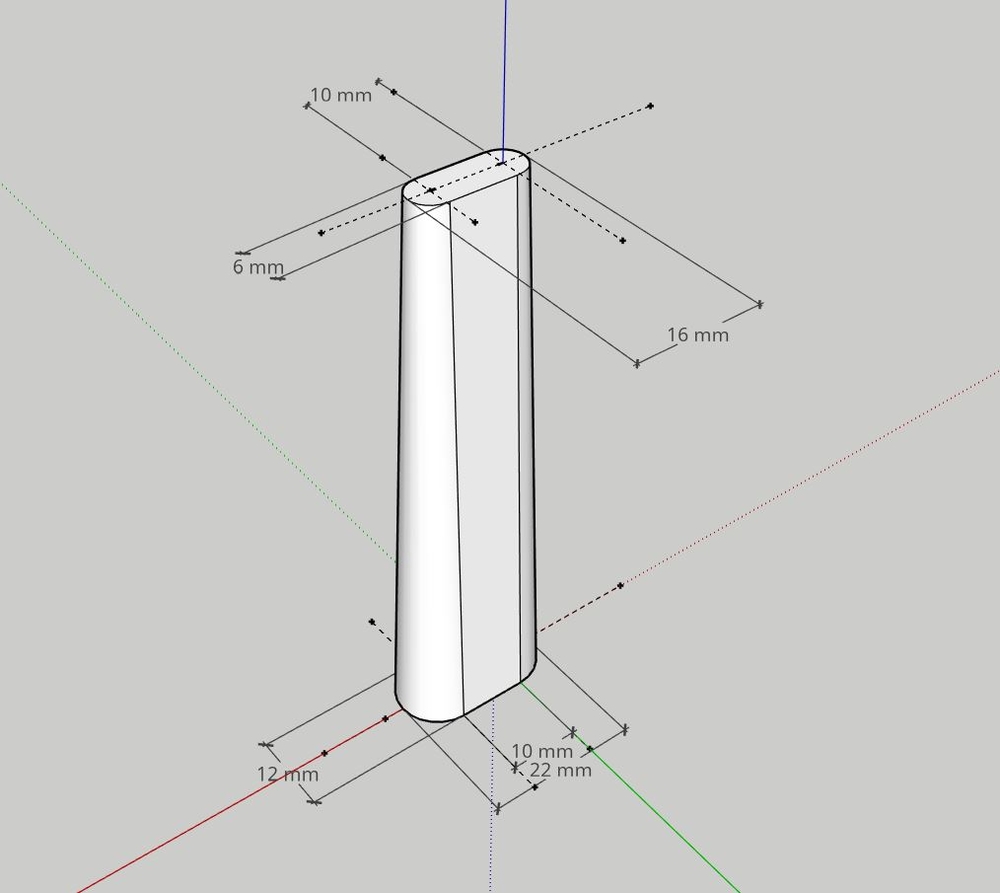

iPhone 7PLUS gereedschap voor verwijdering cameralens glas incl. bezel achterzijde Dremel tbv verwijdering iPhone 7Plus cameralensglas + bezel

Reparatieduur: 1 werkdag


Heb je vragen, reageer dan op dit blog of stuur een mail aan info@30minutes-repair.nl t.a.v. Peter. Natuurlijk ben je ook van harte welkom aan de Vriezenbeltstraat nummer 14. De openingstijden vind je op de homepagina.
