De kenmerkende ronde homeknop met geïntegreerde vingerscan functie, werd geschrapt en vervangen door het revolutionaire gezichtsherkenning (Face ID) systeem. Aan de basis van deze techniek staat het door Apple bedachte ‘TrueDepth’ camerasysteem.
In dit BLOG gaan we dieper in op de achterliggende techniek.
De werking van de 'TrueDepth' gezichtsherkenning
Het ‘TrueDepth’ camerasysteem is opgebouwd uit de onderstaande onderdelen:
- Infrarood schijnwerper (Gecodeerd);
- Infraroodcamera (Gecodeerd);
- Selfie camera;
- Infrarood rasterprojector (Gecodeerd);
- Nabijheidssensor (Gecodeerd);
- Omgevingslicht* sensor (Werkt samen met de nabijheidssensor. Indien defect werkt TrueTone** niet meer).
* Sinds de iPhone 12 is ook de ALS (Ambient Light Sensor/Omgevingslicht sensor) gecodeerd.
** Automatische helderheidsaanpassing.
(Oorluidspreker + diverse TrueDepth sensoren)
* Sinds de iPhone 12 is ook de ALS (Ambient Light Sensor/Omgevingslicht sensor) gecodeerd.
** Automatische helderheidsaanpassing.
(Oorluidspreker + diverse TrueDepth sensoren)

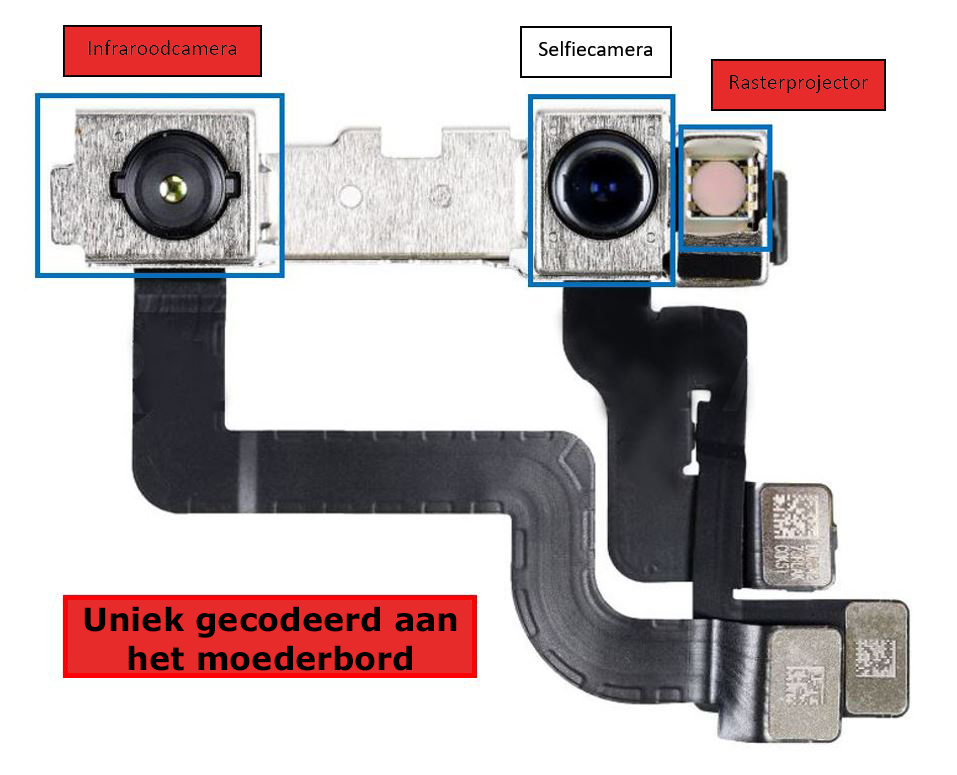

Het uniek coderen aan het moederbord is niet nieuw, Apple is hiermee begonnen sinds de iPhone 5S. (Vingerscan functie)
Bij de iPhone 7 en 8 serie voegde Apple de toegang tot het menu (via de homeknop) hier nog aan toe.
Is je selfiecamera defect* en moet deze worden vervangen, dan verlies je de ‘Face ID’ functie, gelijk aan de vingerscan functie vanaf de iPhone 5S.
* De selfiecamera is samen met de infraroodcamera en de rasterprojector één elektronisch component.
Hoe verloopt het ontgrendelingsproces van je iPhone?
1. De nabijheidssensor detecteert je gezicht wanneer er naar je iPhone wordt gekeken;

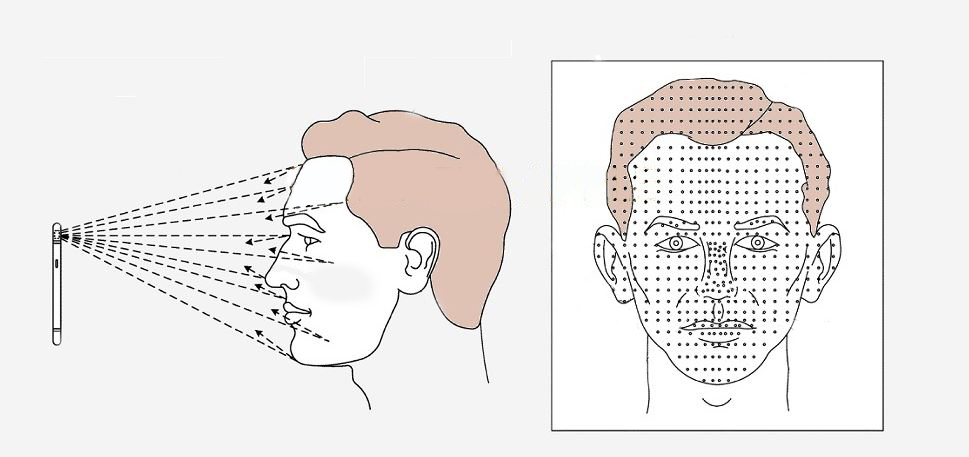

2. De infrarood rasterprojector projecteert vervolgens meer dan 30.000 infrarood lichtpuntjes over je gezicht en creëert een 3D-map;
3. Wanneer de lichtomstandigheden onvoldoende zijn, springt de infrarood schijnwerper bij door extra licht toe te voegen;
4. De infraroodcamera leest de 3D-map en stuurt deze naar het neurale netwerk waar vervolgens een wiskundig model van je gezicht wordt gemaakt;
5. De iPhone controleert vervolgens het wiskundige model met de gegevens zoals deze zijn opgeslagen in jouw telefoon nadat jij de gezichtsherkenning hebt geactiveerd. Komen de gegevens overeen, zal de iPhone worden ontgrendeld.
UPDATE maart 2023: Is je Face ID defect dan kunnen wij dit mogelijk maken.
Ga naar de speciale Face ID pagina voor alle informatie!
Heb je vragen, reageer dan op dit blog of stuur een mail aan info@30minutes-repair.nl t.a.v. Peter.
Natuurlijk ben je ook van harte welkom aan de Vriezenbeltstraat nummer 14. De openingstijden vind je op de homepagina.
Wil je direct een afspraak maken voor reparatie dan kan dit éénvoudig met SimplyBook.me de online reserveringsagenda.
TIP: Onder 'Lees meer (V)' vind je specifieke reparatie informatie! (O.a. reparatieduur en wat er wel/niet kan bij specifieke iPhone modellen).
Reacties (2)
Mounir
- 08-02-2021
Hallo Peter, Met de Qianly iCopy kan je als het goed is de data overdragen op je nieuwe scherm zodat zowel de truetone als Face ID niet verloren gaan?
Dag Mounir, TrueDepth is wat anders dan True Tone. FaceID kan niet hersteld worden. FaceID moet je vergelijken met de vingerscan functie vanaf de iPhone 5S. De vingerscan functie verlies je ook als je er een andere homeknop inzet. Het verschil is dat Apple bij FaceID van alles aan elkaar heeft gekoppeld waardoor bij vervanging van bijvoorbeeld de oorluidspreker ook de FaceID niet meer werkt.... (Tenzij je de flexkabel overzet (soldeert) op de nieuwe oorluidspreker). De Qianli wordt gebruikt om de schermcodes over te zetten op de EEPROM van het nieuw te plaatsen OEM scherm zodat er geen touch problemen opduiken. Bij iPhone modellen met True Tone wordt tevens de True Tone hersteld. Sommige onderdelen binnen FaceID kunnen wel hersteld worden, in dat geval heb je de Qianli of ieder ander merk EEPROM programmer nodig.
